由于不同運行工況、管線不同區段的氣體形態是不同的，因此不同區段所需的進排氣閥的類型也是不同的，應根據不同運行工況結合管線縱斷圖選定各區段各自適用的進排氣閥。閥的安裝位置和類型如下：

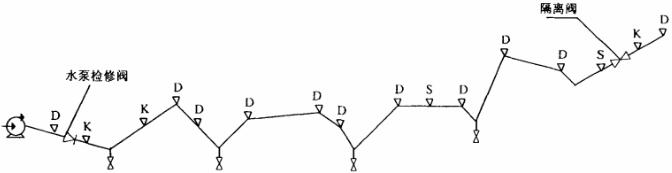

圖1進排氣閥的安裝位置和類型

1、水泵檢修閥：在水泵檢修閥之前需設置組合式進排氣閥,檢修閥之后需設置低壓高速進排氣閥；

2、隔離閥：在隔離閥之前需安裝高壓微量小口徑排氣閥，之后需設置低壓高速進排氣閥；

3、管線的所有高點：組合式進排氣閥；

4、變坡點(上升段管線坡度變小點，下降段管線坡度變大點)：組合式進排氣閥；

5、水平段：若水流速度小于臨界速度，則管線正常運行時產生的微量氣泡會滯留在管壁，需要每隔500m-1000m設置高壓微量小口徑排氣閥；反之，管線中的氣泡會被水流帶走，可以不設進排氣閥；

6、長距離上升管段：低壓、大口徑，能大量進排氣的進排氣閥；

7、長距離下降管段：若管內流速小于臨界速度，則需每隔500m-1000m安裝組合式進排氣閥；若管內流速大于臨界速度，則每隔500m-1000m設置低壓、大口徑，能大量進排氣的進排氣閥便可；

8、長水平管線的兩端：組合式進排氣閥。
