排氣閥

: 更新時間2023-04-20 09:55:07; 產品名稱; 型??????? 號ZKSF-10; 公稱通徑DN50~DN400、NPS2~NPS16; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

真空釋放進氣閥產品概述

真空釋放進氣閥是一種由吸氣閥體、閥蓋、高速吸氣孔口和帶彈簧的閥瓣等組成的負壓吸氣閥，其吸氣閥體內壁設有閥座，該閥座與閥瓣通過密封圈密封，閥瓣通過彈簧上下移動，使吸氣閥封閉或開啟高速吸氣孔口使之保持關閉或通氣狀態。該閥通過調整彈簧強度或者閥瓣配重，可調節負壓開啟值在-50pag～-5000pag之間，滿足管線或者容器需要真空保護的要求。

真空釋放進氣閥在分離的水柱回流彌合時，當系統壓力升高至接近大氣壓力但仍處于微負壓狀態時，彈簧頂托力剛好克服閥瓣自重而關閉孔口，停止吸氣，該閥只有大流量吸氣功能而沒有排氣功能，從而能夠抑制管內空腔彌合水錘的能力。本產品能夠滿足水路系統中特殊情況下的通氣問題，尤其是當發生非常水錘情況下的安全保護問題，還可以作為高速進排氣閥的吸氣量補充閥門，在負壓條件下，二者都能夠高速吸氣，確保管線安全。

真空釋放進氣閥部件材料

序號	部件名稱	材料名稱
1	閥??????? 蓋	QT450	WCB	CF8	CF8M	CF3M
2	閥??????? 桿	304	304	304	316	316L
3	閥??????? 瓣	304	304	304	316	316L
4	彈??????? 簧	304	304	304	316	316L
5	閥??????? 體	QT450	WCB	CF8	CF8M	CF3M
6	閥??????? 座	304	304	304	316	316L
7	密? 封? 圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
8	防? 護? 網	304	304	304	316	316L

真空釋放進氣閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
法蘭標準	GB/T?17241.6-2008、JB/T?79-2015、GB/T?9113-2010、ASME?B16.5-2017等
檢驗試驗	GB/T?13927-2008、API?598-2016
適用介質	清水、原水或物理化學性質類似于水的其他液體
工作溫度	0℃?~?80℃

真空釋放進氣閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	D	D1	D2	b-f	N-Φ
16	50	180	160	125	100	16-3	4-18
	65	190	180	145	120	18-3	4-18
	80	210	195	160	135	20-3	8-18
	100	225	215	180	155	20-3	8-18
	125	250	245	210	185	22-3	8-18
	150	270	280	240	210	24-3	8-23
	200	310	335	295	265	26-3	12-23
	250	370	405	355	320	30-3	12-25
	300	380	460	410	375	30-4	12-25
表中只列出了部分JB/T?79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門！

真空釋放進氣閥結構圖

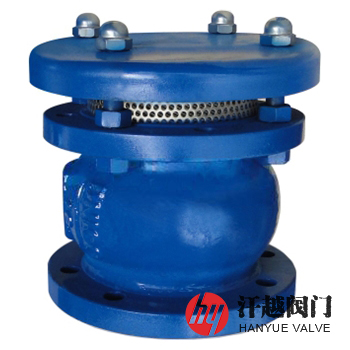

真空釋放進氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品可根據用戶需要裝設微量排氣閥和不裝設微量排氣閥，以上結構圖及產品圖為小口徑樣式，大口徑與此圖略有不同，如需詳情，請咨詢客服。
