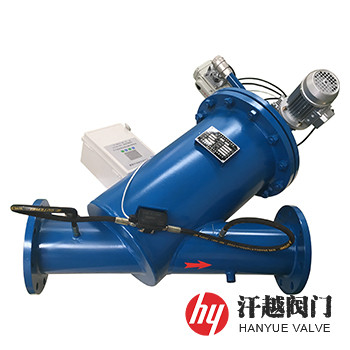

全自動清洗Y型過濾器產品概述

全自動清洗Y型過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，以凈化水質及保護系統其他設備正常運行，并可實現在線全自動刷洗和排污等功能的裝置，其在濾網內安裝了一套清洗刷組件，刷子由電機帶動旋轉，并在它的中部蓋板上設置了一個電動球閥，清洗時，來自電控箱上的時間或壓差開關的信號傳給控制盤，控制盤打開排污閥同時啟動電機，帶動刷子旋轉刷掉污物雜質，在壓力水的作用下，通過電動球閥排出過濾器，清洗時無斷流。

全自動清洗Y型過濾器工作原理

水流從過濾器的進水口流入，經過不銹鋼絲網后從出水口流出，水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游(進出口)壓差增大，當上下游壓差到達設定值，或達到預設清洗時間時，電控箱上的壓差或時間開關便傳遞信號給控制盤，控制盤啟動電機帶動刷子旋轉刷掉濾網上的固體雜質，同時打開電動球閥，污物隨水流從排污口排走，當進出口壓差恢復正常或到達定時器設定時間后，電機停止轉動，電動排污閥延時關閉，整個過程中，水不斷流。

全自動清洗Y型過濾器零件材料

全自動清洗Y型過濾器主要尺寸

全自動清洗Y型過濾器結構圖
