緩閉止回閥

: 更新時間2023-06-06 14:09:20; 產品名稱; 型??????? 號H47X、HH47X; 公稱通徑DN300~DN2000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

蝶式緩沖止回閥產品概述

蝶式緩沖止回閥是一種主要由閥體、蝶板、重錘、緩沖裝置等零部件組成，安裝在水泵出口，靠介質壓力推動蝶板開啟，正?；蚍钦Ｍ１脮r，靠蝶板自重及介質倒流壓力推動蝶板，先快速關閉大部分行程，然后利用緩沖裝置阻尼作用，慢速關閉剩余部分行程，防止破壞性水錘發生并參與控制水泵反向轉速的閥門。該閥蝶板組件分成快速和緩慢兩步關閉，達到了既防逆流又減弱水錘的作用，它的緩閉裝置裝在閥體外，以非管道介質作為阻尼介質，停泵時，先速閉75%~90%行程，后緩閉25%~10%行程，緩閉時間120s以內可調。本產品具有結構新穎、體積小、重量輕，流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。

蝶式緩沖止回閥部件材料

部件名稱	材料名稱
閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥桿	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
蝶板	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
閥座	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
重錘	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10
密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
填料	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
活塞	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M

蝶式緩沖止回閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
設計制造	CJ/T 282-2016 蝶形緩閉止回閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T 282-2016 蝶形緩閉止回閥
適用介質	水或物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

蝶式緩沖止回閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm			公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	B	公稱壓力 PN	公稱尺寸 DN	L	H	B
6 ~ 16	200	230	550	450	6 ~ 16	600	390	1070	970
	250	250	630	520		700	430	1220	1080
	300	270	690	590		800	470	1320	1200
	350	290	780	670		900	510	1430	1300
	400	310	860	750		1000	550	1550	1450
	450	330	910	780		1200	630	1800	1670
	500	350	980	850		1400	710	1980	1880

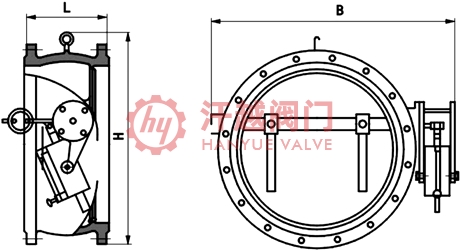

蝶式緩沖止回閥結構圖

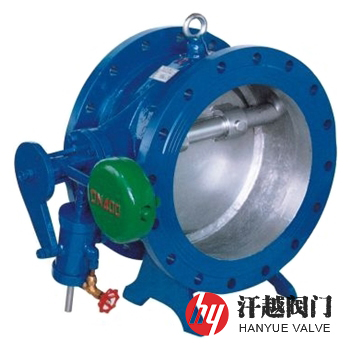

蝶式緩沖止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質、蝶板材料、法蘭標準、法蘭密封面形式等，本產品按結構型式分有重錘和無重錘兩種，咨詢時請說明。
