排泥閥

: 更新時間2023-06-02 16:58:08; 產品名稱; 型??????? 號J747X; 公稱通徑DN80~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

J747X液動平衡角式三通排泥閥產品概述

J747X液動平衡角式三通排泥閥由液壓缸和平衡角式三通截止閥組成，其液壓缸分為缸體和活塞兩部分，其中活塞將缸體內隔為上、下兩腔室，它通過換向閥改變液體進入下腔或上腔，推動活塞運動，并帶動閥桿和閥板上升或下降，使閥門處于開啟或關閉狀態，以達到流體通斷。本產品主要特點是如在同一水平的兩個沉定池中間安裝一臺該閥就可以使兩邊池底同時排走污泥，節約投資成本。

J747X液動平衡角式三通排泥閥主要用于自來水廠各類水池外，可以排出池底泥沙或污物，也可安裝在工作介質為水、氣、油等工業管道中作截流用，其液壓缸活塞密封件為L型皮碗，密封效果好，經久耐用。該閥如配以電磁換向閥控制液壓缸，則能實現遠控和自控等。本產品驅動介質壓力低，液壓源可直接采用自來水或本水池上部清水，無需另設加壓泵或空壓機，節省人力物力，節約能源。

J747X液動平衡角式三通排泥閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M
2	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
3	閥板	HT200	QT450-10	WCB	CF8	CF8M
4	閥桿	2Cr13	2Cr13	2Cr13	304	316
5	活塞座	HT200	QT450-10	WCB	CF8	CF8M
6	液壓缸體	HT200	QT450-10	WCB	CF8	CF8M
7	缸蓋	HT200	QT450-10	WCB	CF8	CF8M
8	螺栓	35	35	35	304	316
9	螺母	45	45	45	304	316

J747X液動平衡角式三通排泥閥性能參數

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
驅動介質壓力	0.15MPa ～ 0.3MPa或0.3MPa ～ 1.1MPa
驅動介質	清水、空氣、油品或按訂貨合同要求
連接法蘭	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
試驗標準	GB/T 13927-2008、API 598-2016
介質溫度	0℃ ~ 80℃

J747X液動平衡角式三通排泥閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm				進液接管 G
公稱壓力 PN	公稱通徑 DN	H	H1	L	L1	進液接管 G
6 ~ 10	100	800	150	360	180	?"
	150	940	170	400	200	?"
	200	1000	190	460	230	?"
	250	1200	220	560	280	?"
	300	1350	270	590	295	?"
	350	1500	300	650	325	?"
	400	1620	325	700	350	1"

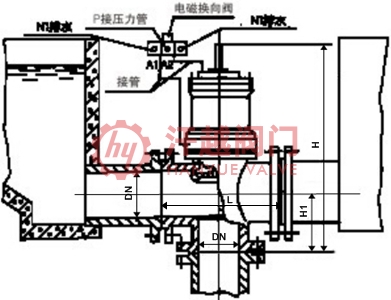

J747X液動平衡角式三通排泥閥結構圖

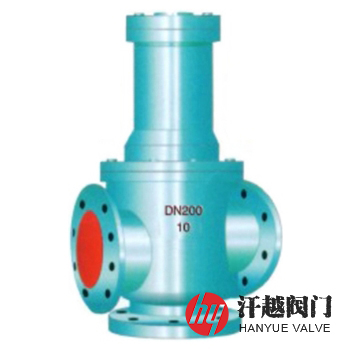

液動平衡角式三通排泥閥

如果你需訂購我廠排泥閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質等，本系列產品常用的有J647X氣動平衡角式三通排泥閥和J747X液動平衡角式三通排泥閥兩種，也可采用手動或配于電動。
